Устройство картриджа для лазерного принтера

Устройство картриджа для лазерного принтера

Картриджи — это расходные материалы для принтеров или многофункциональных устройств, которые содержат в основном красящее вещество: чернила (для струйных принтеров) или тонер (для лазерных принтеров). Устройство каждого картриджа для принтера может отличаться.

Содержание статьи:

В последние годы производители выпускают отдельные системы картриджей и контейнеров. Это означает, что при необходимости можно заменить один из цветов по отдельности. Это связано с тем, что, как правило, расход не одинаков, причем черный расходуется быстрее.

Расходные материалы часто остаются невостребованными из-за большого объёма закупки и быстрого выхода принтеров или МФУ из строя. В этом случае вам не потребуется продать, в этом случае нужно прибегнуть к услуге скупка картриджей на сайте компании S-CART.ru, которая поможет оперативно решить этот вопрос.

Какие цвета используются в картриджах?

В струйных и лазерных принтерах используется одна и та же цветовая система: черный цвет чернил или тонера в монохромных (черно-белых) принтерах и цветовая схема CMYK (черный, зентиновый, голубой и желтый) в цветных принтерах. Эти три цветовых оттенка являются основными цветами, которые затем приобретаются при смешивании остальных цветов всех оттенков. В более дорогих моделях может быть от четырех до восьми чернил разных цветов.

Устройство картриджа для лазерного принтера

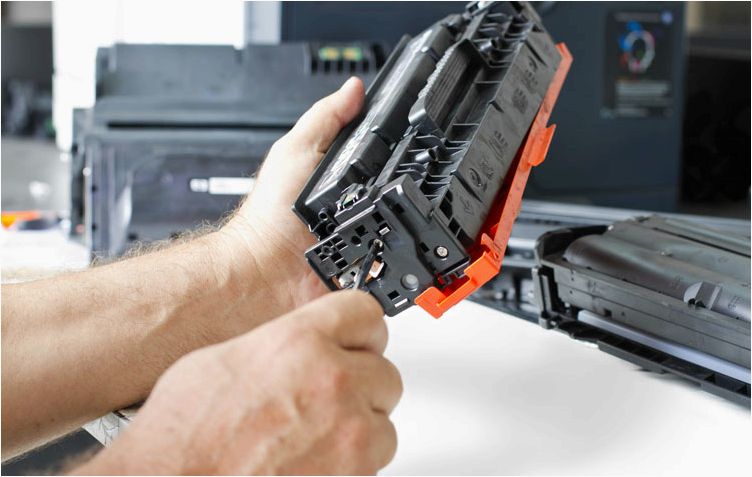

Устройство лазерного картриджа

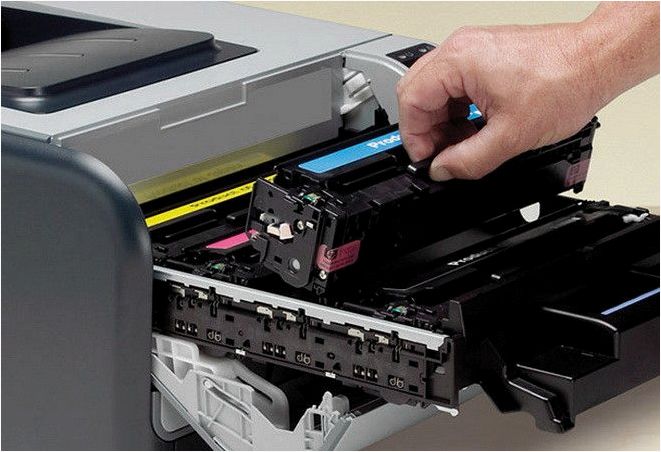

В лазерных принтерах картридж представляет собой бункер с отделением для каждого цвета порошка. В большинстве моделей картридж состоит из двух отсеков, соединенных между собой штифтами. Помимо бункера с тонером, они также имеют бункер с использованным тонером (мусор).

При ближайшем рассмотрении устройства картриджа, состоящего из двух отсеков, видно, что в нем находятся все элементы, необходимые для работы печатного механизма.

Так, отсек для тонера содержит:

  • Магнитный вал (у некоторых производителей это может быть вал из высококачественной резины, у других — полый алюминиевый цилиндр с магнитом внутри, но все одинаковы — тонер притягивается к валу и получает отрицательный заряд);
  • Уплотняющие лезвия — пластина между магнитным валом и бункером для тонера, которая направляет излишки тонера обратно в отсек;
  • Дозирующие лезвия — металлические с упругими пластинами, предназначенные для регулирования количества тонера, подаваемого на магнитный вал;
  • Бункеры для тонера — это отсеки с порошком тонера, часто со встроенным активатором для смешанного порошка;
  • Пломба (пломба снимается при установке картриджа в принтер для предотвращения просыпания порошка).

Отсек экспонирования содержит:

Устройство картриджа для лазерного принтера
  • Оптика (алюминиевый цилиндр на поверхности фотофона);
  • Вал первичного заряда (из токопроводящей резины или поролона, задача которого — обеспечить равномерный отрицательный заряд света);
  • Ракель (пластина из эластичного полиуретана для очистки фотографий от остатков тонера);
  • Чистящие лезвия (пластины между фотовалом и бункером проявки. Это предотвращает попадание излишков тонера в бункер).

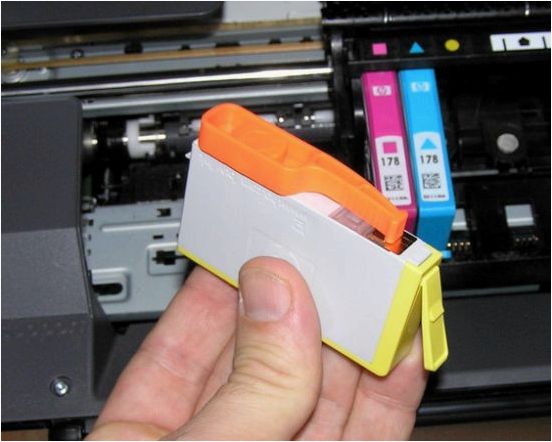

Устройство струйного картриджа

Чернильные картриджи состоят из чернильной секции, пластины с контактами для управления чернением, крышки, головки и самой печатающей головки (не у всех производителей). В крышке есть отверстие для воздуха, чтобы поддерживать постоянное давление в устройстве. Также имеется отверстие для заправки, цвет которого зависит от цвета картриджа.

Устройство картриджа для лазерного принтера

Внутри картриджа имеется резервуар для сменных чернил (черные и цветные чернила находятся в отдельных емкостях); также имеется губка или клапан A-Absorber и воздушная подушка. Печатающая головка может находиться в самом принтере, а не в картридже. Чернила для оборудования могут быть свои, например, сублимационные, красящие, экосольвентные или водорастворимые.

Наконец, некоторые производители оснащают свои струйные принтеры чипами (микросхемами), что затрудняет использование неоригинальных картриджей или заправку.
